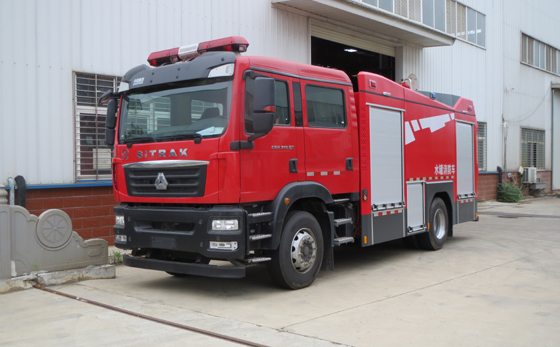

湖北江南水罐消防车主要由以下部分组成：

1. 乘员室：乘员室内设双排座椅，两侧各开两个车门，顶部装有通风窗和警灯喇叭。驾驶室原车仪表板上装有各种仪表，另加装一个仪表板装有泵的转速表、管路的真空表和压力表及电子警报器和其它开关。

2. 罐体：用于贮水，顶部装有通气管与大气相通，防止抽吸水时导致罐体变形，并保证水顺利进入水泵，故通气管不能堵塞。罐顶有一维修孔，供维修时采光和透气，也可用于向罐内直接注水。水罐前围板设置引水箱供泵抽水时引水用，水罐顶后部设有注水管，用水带与消火栓连接向罐内注水。两罐底部均装有放液管，供维修时排放污物或余液。水罐前部底板装有吸水管，供水泵从罐内抽水用。

3. 器材箱：器材箱两侧六个器材室和后器材室，装有按标准配备的消防器材。并留有足够空间为用户增装消防器材，器材箱均安装美观实用的铝合金帘子门。

4. 消防泵：是消防车的心脏，不论吸入和输出水和泡沫液均由它来完成。

5. 进水管路、出水管路：进水管路由两侧进水管和后进水管路组成。侧进水管路是用于抽吸天然水源的，后进水管路是抽吸罐内水的。出水管路由侧出水管路和水炮出水管路等组成。侧出水管路由左右出水管、阀、三通管、管牙接口及水带、水枪等组成，水泵的压力水通过侧出水管路，出水阀与水带连接后从水枪喷射出击。

6. 水炮：消防炮是消防车近距离、大流量灭火的重要工具。它由炮口、炮身、旋转机构、俯仰机构、操作机构及炮座等组成。它安装公司在罐体顶部，直接由炮管出水管与水泵连接，且由炮管阀控制出水。

其工作原理是：通过取力器装置将汽车底盘发动机的动力输出，并经一套传动装置驱动消防泵工作，通过消防泵、泡沫比例混合装置将水和泡沫按一定比例混合，再经消防炮和泡沫灭火枪喷出灭火。

以上内容仅供参考，如需了解更多信息，建议查阅消防车相关书籍或咨询专业人士。
